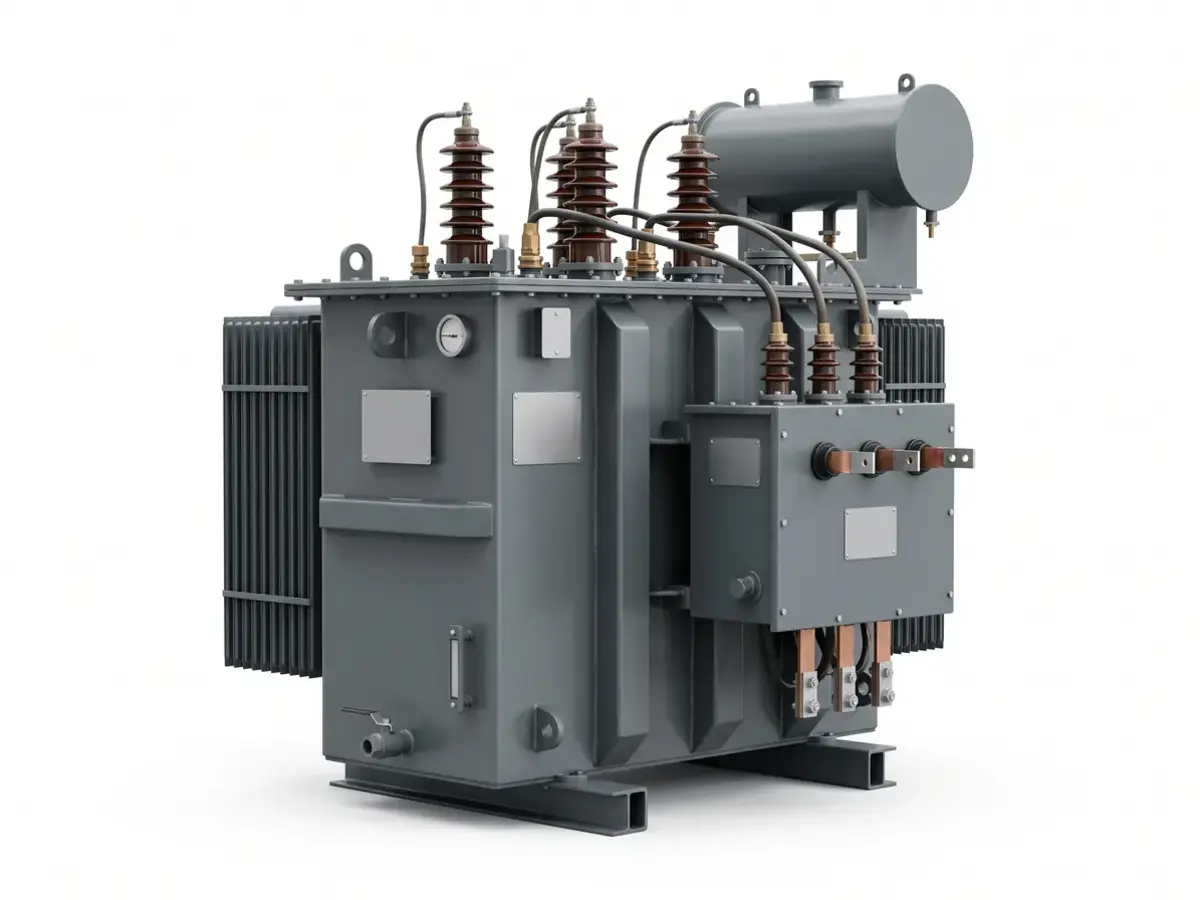

محول توزيع مغمور بالزيت تيانهوا S11 بقدرة 500 kVA جهد 11 kV / 400 فولت
صورة توضيحية فقط، وليست صورة فوتوغرافية للمنتج الفعلي.

Tianhua

محول توزيع مغمور بالزيت تيانهوا S11 بقدرة 500 kVA جهد 11 kV / 400 فولت

محول توزيع خارجي ثلاثي الأطوار مغمور بالزيت بقدرة 500 kVA، جهد ابتدائي 11 kV وثانوي 400 فولت، تبريد ONAN/ONAF وفق المواصفة IEC 60076.

محول التوزيع من سلسلة تيانهوا S11 وحدة ثلاثية الأطوار بلفّتين ونواة مغلقة بقدرة 500 kVA، بملف جهد عالٍ 11 kV وخرج جهد منخفض 400 فولت. صُممت النواة من الصلب السيليكوني والبنية المغمورة بالزيت بتبريد ONAN/ONAF وفق المواصفة IEC 60076، بعزل من الفئة A وارتفاع حرارة 60/65 كلفن. تتوفر جهود ابتدائية أعلى 15 و20 و22 kV عند الطلب، وتُشحن الوحدة بتغليف خشبي للتركيب في محطات التوزيع الخارجية.

الشركة المصنّعةJiangsu Tianhua Transformer Co., Ltd.
الطرازS11
رمز النظام المنسق HS8504.22.00
الحد الأدنى للطلبوحدة واحدة
مدة التوريد35-55 يوم
التغليفتغليف خشبي بمقاسات شحن تقريبية 725 × 590 × 850 سم
استفسر عن هذا المنتجصفحة المنتج لدى المصنّع ↗

المواصفات الفنية

القدرة الاسمية500 kVA
الجهد العالي11 kV (تتوفر 15 / 20 / 22 kV)
الجهد المنخفض400 فولت
الطورثلاثي الأطوار
طريقة التبريدمغمور بالزيت، ONAN / ONAF
نوع اللفّاتلفّتان
مادة النواةصلب سيليكوني
المواصفة المرجعيةIEC 60076
ارتفاع درجة الحرارة60 / 65 كلفن
فئة العزلالفئة A
التركيبنوع خارجي
خصائص الترددتردد الشبكة

الشهادات المذكورة من المصنّع

  • ISO 9001
  • CCC
  • KEMA

المواصفات كما نشرتها الشركة المصنّعة وقابلة للتغيير دون إشعار. الأسماء والعلامات التجارية مملوكة لأصحابها.
